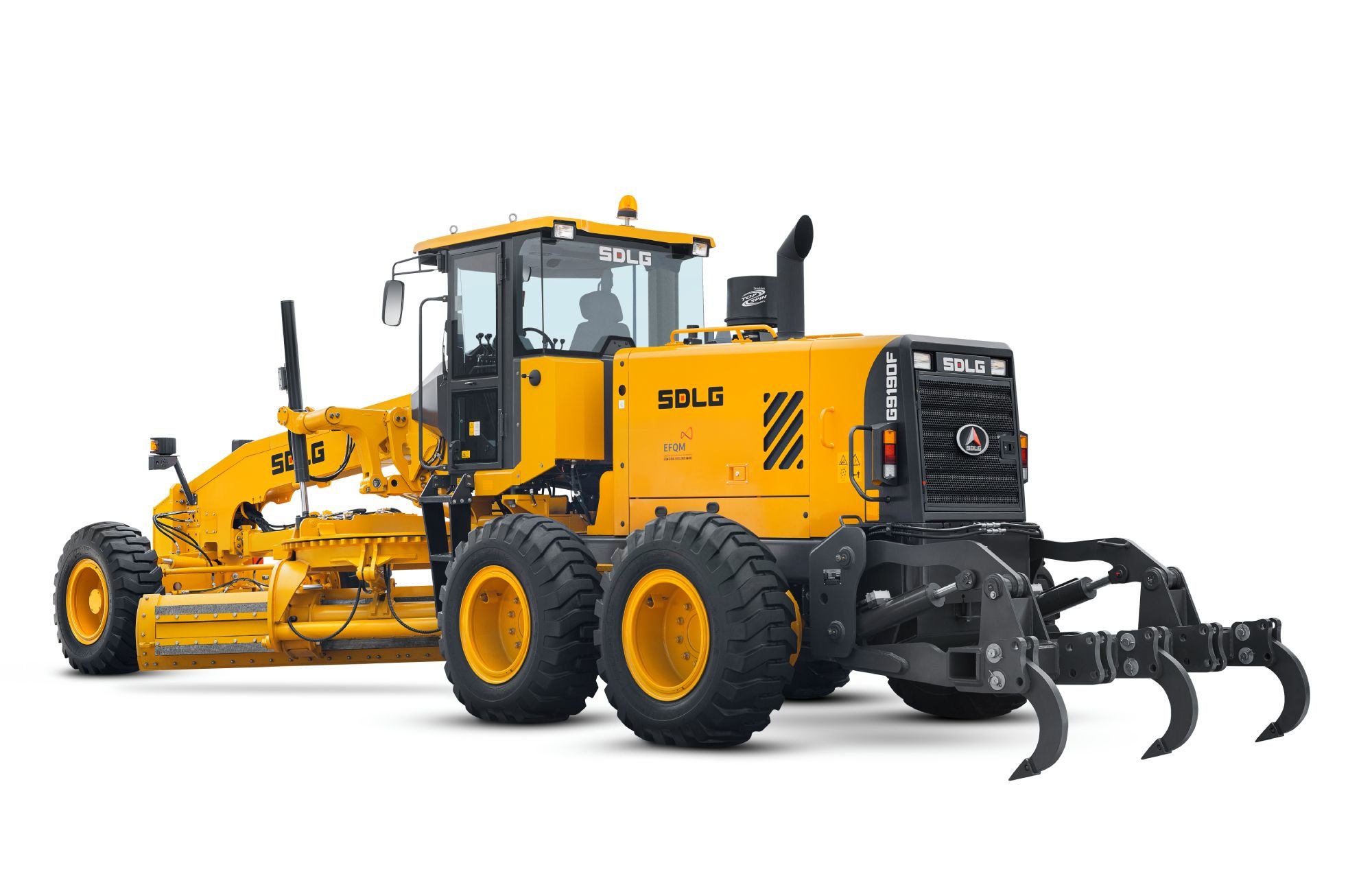

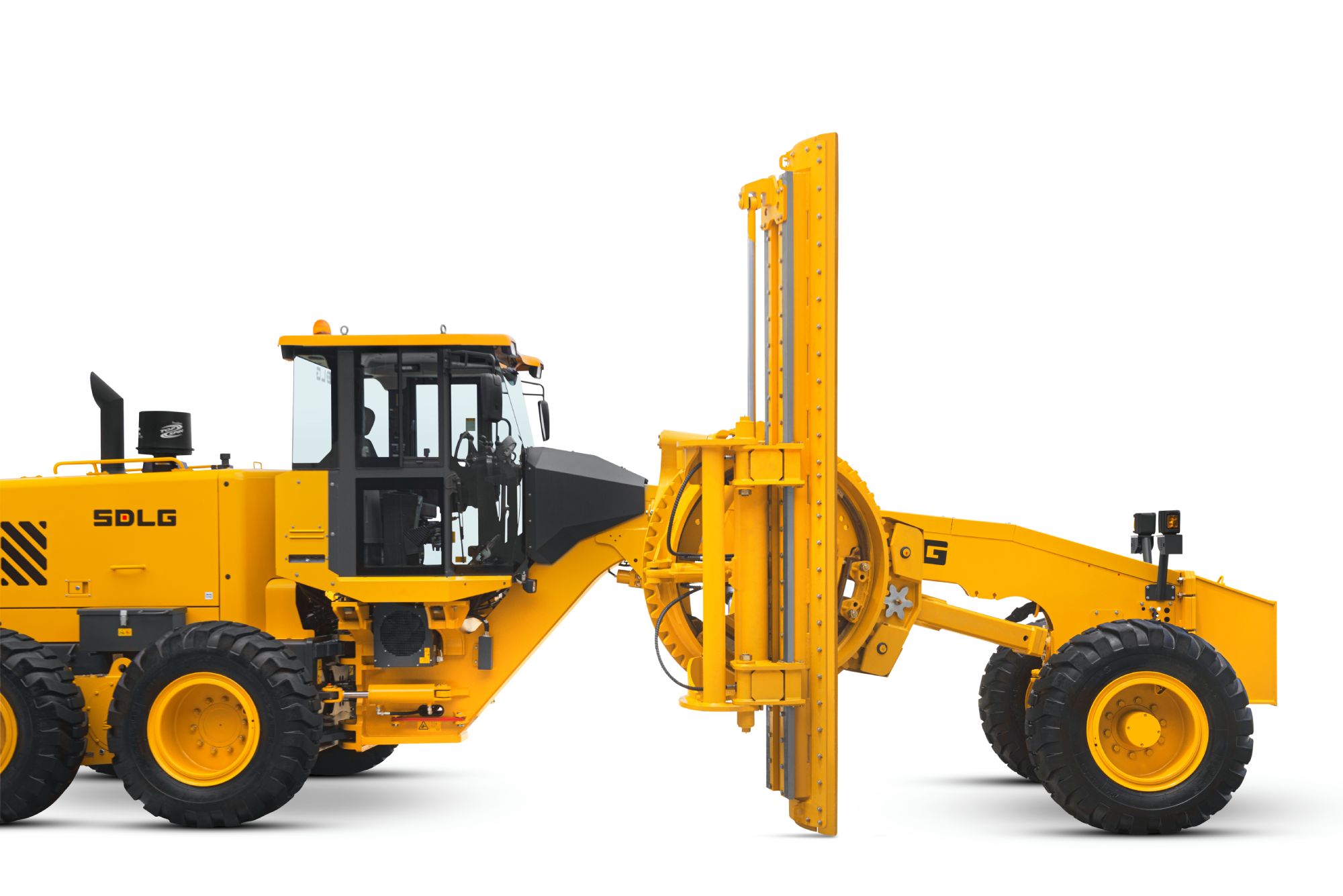

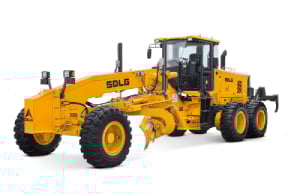

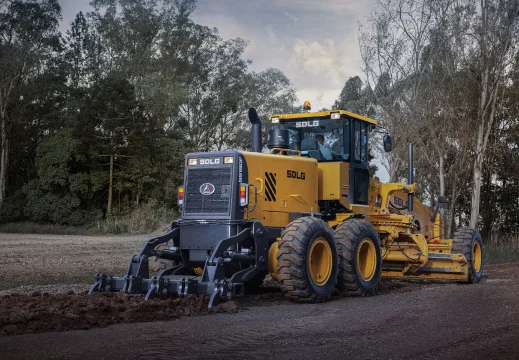

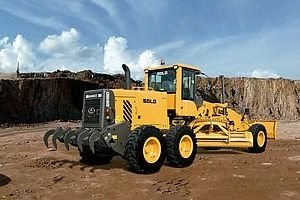

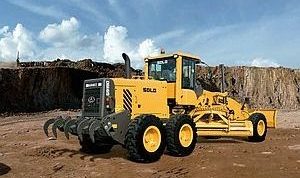

Motoniveladora G9190F: eficiencia y fuerza
La G9190F es una máquina motoniveladora, desarrollada para aplicaciones como nivelación, corte de laderas, impulsión con placas, desintegración y mezcla de diferentes materiales en la construcción civil, de carreteras, aeropuertos y la minería entre otras actividades. Para garantizar una alta precisión y eficiencia, está dotada de:
- • Motor Deutz con 3 niveles de potencia;
- • Transmisión ZF con 6 velocidades;
- • Sistema de giro de la pala con alto torque, que permite moverla incluso con cargas pesadas.
Especificaciones
A x B x C | 8975 x 3240 x 2500 mm |
Altura libre sobre el suelo del eje delantero (D) | 610 mm |
Altura libre sobre el suelo del eje trasero (E) | 430 mm |
Entrevía (F) | 2111 mm |
Distancia entre ejes (G) | 6480 mm |
Distancia entre ejes del tándem (H) | 1538 mm |
Neumáticos | 14.00 - 24 |
Peso en operación | 16000 kg |
Inclinación máxima de las ruedas delanteras | ± 18º |
Ángulo de oscilación del eje delantero | ± 16º |
Ángulo de dirección del eje delantero | ± 50º |
Ángulo de articulación del bastidor | ± 21º |
Diámetro de la tornamesa | 1626 mm |
Dimensiones de la hoja (ancho x altura x espesor) | 3962 x 610 x 25 mm |
Giro de la hoja | 360º |
Radio de giro mínimo | 7.6 m |
Altura libre sobre el suelo de la hoja | 445 mm |
Profundidad de corte de la hoja | 787 mm |
Inclinación de la hoja | Frente 43º / Tras 3º |
Desplazamiento lateral de la hoja | Izquierda 673 mm / Derecho 673 mm |
Fuerza de empuje | 98 kN |
Modelo | Deutz BF6M1013EC |
Tipo | En línea, con refrigeración por líquido e inyección directa |
Potencia nominal@rpm | 146 kW (196 hp) @ 2200 rpm |
Cilindrada / Número de cilindros | 7.146 L / 6 |
Diámetro y carrera de los cilindros | 108/130 mm |
Torque máximo@rpm | 710 Nm @ 1500 rpm |
Norma de emisión que atiende | EC Stage II & EPA Tier II |
Fabricante | ZF |
Modelo | ZF 6WG200 |
Tipo | Power shift |
Accionamiento | Electro-hidráulico |
Conversor de torque | Una sola etapa, monofásica, de tres elementos |
Marchas | 6F / 3R |
Velocidades máximas (km/h) | Frente / Retroceso |
Marcha I | 5 / 5 |
Marcha II | 8,5 / 11,5 |
Marcha III | 11,5 / 25 |
Marcha IV | 20 / - |
Marcha V | 25 / - |
Marcha VI | 40 / - |
Tipo | Sistema hidráulico PDF (Proportional Demand Flow) de centro cerrado, sensible a la carga y bomba de pistones axial de caudal variable. |
Presión del sistema | 24 MPa |
Caudal máx. | 160 L/min |
Tanque de combustible | 270 L |
Tanque hidráulico | 160 L |
