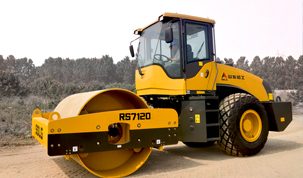

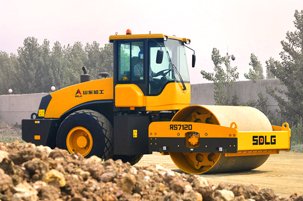

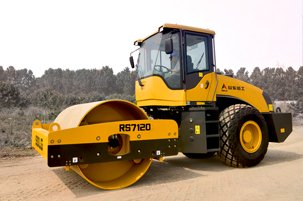

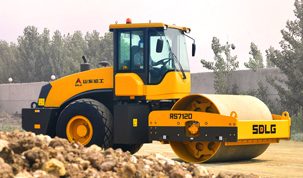

Rodillo RS7120
El Rodillo Compactador RS7120 es un equipo confiable y con excelentes resultados en trabajos de suelo. Para asegurar mayor productividad a las operaciones, está dotado de:
• Motor Dalian Deutz Tier 2;
• Sistema motriz con motor hidráulico y alto torque;
• Dos amplitudes de vibración que se pueden ajustar desde dentro de la cabina.
Especificaciones
A x B x C | 6113 x 2300 x 3130mm |
Ancho del rodillo (D) | 2130mm |
Diámetro del rodillo (E) | 1500mm |
Espesor del rodillo | 25mm |
Entrevía (F) | 1535mm |
Distancia entre ejes (G) | 3303mm |
Altura libre sobre el suelo (H) | 355mm |
Radio de giro externo (I) | 6400mm |
Ancho de compactación | 2130mm |
Capacidad en pendiente (teórica) | 40% |
Ángulo de articulación | 35º |
Peso en operación | 12000kg |
Carga estática sobre el rodillo | 6800kg |
Carga estática sobre los neumáticos | 5200kg |
Amplitud nominal (Alta/Baja) | 1.9/0.95mm |
Frecuencia (Alta/Baja) | 30/35Hz |
Fuerza centrífuga (Alta/Baja) | 270/184kN |
Carga estática lineal | 313N/cm |
Modelo | Deutz BF4M2012C |
Tipo | En línea, con refrigeración por líquido e inyección directa |
Potencia nominal@rpm | 98kW@2300r/min |
Cilindrada | 4.038L |
Número de cilindros | 4 |
Diámetro / carrera de los cilindros | 101/126mm |
Norma de emisión que atiende | EC Stage II & EPA Tier 2 |
Torque máximo | 493N.m |
Consumo de combustible específico | ≤ 215g/kWh |
Tipo | Sistema hidrostático |
Velocidades | Dos hacia adelante y dos hacia atrás |
Velocidad de desplazamiento I | 0~9km/h |
Velocidad de desplazamiento II | 0~12km/h |
Dimensión de los neumáticos | 23.1~26 |
Servicio | Accionamiento hidráulico. Controlado por la palanca de control de sentido de dirección. |
Estacionamiento | Aplicados por resorte y liberados por presión hidráulica. Freno de discos húmedos en el reductor del rodillo y en el eje propulsor con dos funciones: estacionamiento y emergencia. |
Dirección articulada | Sistema hidráulico alimentado por una bomba de engranajes. |
Presión del sistema | 16MPa |
Ángulo de oscilación | 12º |
Tipo | Sistema hidráulico de circuito cerrado alimentado por bomba de desplazamiento variable. |
Presión del sistema | 30MPa |
Tanque de combustible | 270L |
Tanque hidráulico | 146L |
Cárter de motor | 11L |
Sistema de vibración | 30L |
Eje y reductores | 9.6L |
